В мире машиностроения и промышленного дизайна ключевой задачей является обеспечение надежной и долговечной работы движущихся частей. Традиционно эту функцию выполняли подшипники качения или скольжения, требующие постоянного наличия смазочного материала — масла или консистентной смазки. Однако в условиях высоких температур, вакуума, агрессивных сред или когда техобслуживание невозможно, на помощь приходят инновационные решения — сухие самосмазывающиеся подшипники.

Что это такое?

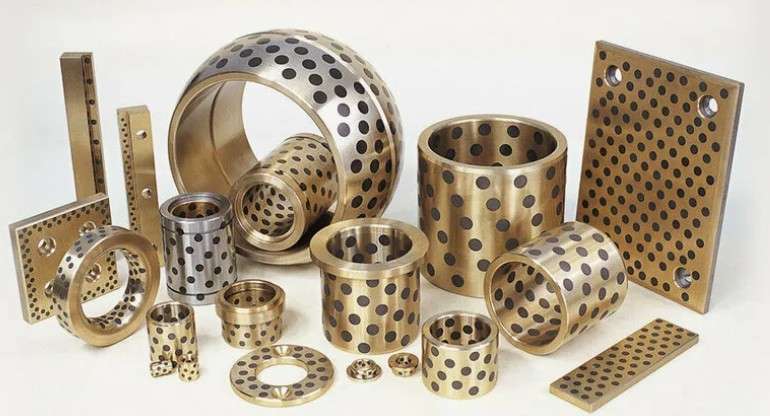

Сухие самосмазывающиеся подшипники (или подшипники скольжения с сухой смазкой) — это тип опор скольжения, которые работают без подачи жидких или пластичных смазок извне. Их уникальность заключается в специальной конструкции материала, из которого они изготовлены. В матрицу основного материала (обычно металла или полимера) интегрированы твердые смазывающие вещества.

Принцип работы прост и гениален: в процессе работы подшипника, при трении скольжения, на его поверхности образуется тонкая, прочная и обладающая низким коэффициентом трения пленка. Эта пленка постоянно пополняется за счет встроенных смазочных веществ, которые «мигрируют» на рабочую поверхность, компенсируя свой износ. Таким образом, подшипник «самосмазывается» на протяжении всего срока службы.

Ключевые преимущества:

1. Не требуют техобслуживания: Отсутствие необходимости в периодической смазке снижает затраты и упрощает эксплуатацию.
2. Работа в экстремальных условиях: Стабильно работают в широком диапазоне температур (от криогенных до +250°C и выше), в вакууме, в условиях запыленности, где обычная смазка выгорает, застывает или притягивает абразив.
3. Стойкость к агрессивным средам: Многие типы таких подшипников инертны к воде, химикатам, кислотам и щелочам.
4. Беспыльность и чистота: Исключают загрязнение продукции смазочными материалами, что критически важно в пищевой, фармацевтической и электронной промышленности.
5. Работа при малых скоростях и высоких нагрузках: Отлично справляются с режимами возвратно-поступательного движения и качения, где масляный клин не успевает образоваться.

Разновидности и материалы

Конструкция и материалы сухих самосмазывающихся подшипников определяют их сферу применения. Можно выделить несколько основных типов:

1. Металлополимерные (на основе стальной ленты)
Самый распространенный тип. Представляют собой стальную основу (часто перфорированную для лучшего сцепления), на которую методом спекания наносится пористый бронзовый слой. Поры этого слоя заполняются полимерным материалом, чаще всего политетрафторэтиленом (ПТФЭ, тефлон) с добавлением дисульфида молибдена (MoS2) или графита.

• Плюсы: Высокая несущая способность, отличная износостойкость, хорошая теплопроводность (стальная основа отводит тепло).
• Пример: Подшипники типа DU, DX, Garlock DU.

2. Цельнополимерные
Изготавливаются из инженерных пластиков, обладающих низким коэффициентом трения. Наиболее популярны: полиамид (PA), полиоксиметилен (POM), полиэтилен (PE) и, конечно, ПТФЭ (тефлон).

• Плюсы: Коррозионная стойкость, легкость, бесшумность работы, способность поглощать вибрации.
• Минусы: Ограниченная несущая способность и температурный диапазон по сравнению с металлическими аналогами.
• Пример: Подшипники из PTFE, композитные подшипники с наполнителями (угольное волокно, керамика).

3. Металлокомпозитные (с графитом или MoS2)
Это цельнометаллические подшипники (обычно из бронзы или железографита), в структуру которых по всему объему внедрены частицы твердой смазки — графита или дисульфида молибдена. При трении эти частицы постепенно высвобождаются на поверхность.

• Плюсы: Очень высокая термостойкость и несущая способность.
• Минусы: Как правило, более высокий коэффициент трения по сравнению с ПТФЭ-содержащими аналогами.

4. Подшипники с твердым покрытием
На поверхность обычного стального подшипника наносится тонкий, но износостойкий слой твердой смазки (например, на основе дисульфида молибдена или вольфрама).

• Плюсы: Высокая твердость и стойкость к заеданию.
• Минусы: Ограниченный ресурс, так как слой смазки не пополняется из объема.

Сферы применения

Благодаря своим уникальным свойствам, сухие самосмазывающиеся подшипники нашли применение практически во всех отраслях промышленности:

• Автомобилестроение: Дверные петли, сцепления, тормозные системы, элементы подвески, шарниры рулевых тяг.
• Авиация и космонавтика: Узлы летательных аппаратов, работающие в вакууме и экстремальных температурах (рулевые поверхности, механизмы закрылков).
• Пищевая и фармацевтическая промышленность: Конвейерные ленты, упаковочное оборудование, миксеры, где загрязнение смазкой недопустимо.
• Сельское и лесное хозяйство: Сеялки, комбайны, тракторы, работающие в условиях сильной запыленности.
• Металлургия и сталелитейное производство: Ролики печей, конвейеры горячих заготовок, где температуры превышают возможности обычных смазок.
• Химическая промышленность: Насосы, клапаны, смесители, контактирующие с агрессивными химикатами.
• Бытовая техника и электроника: Принтеры, стиральные машины, кулеры для охлаждения процессоров.

Сухие самосмазывающиеся подшипники — это не просто замена традиционным решениям, а качественный технологический скачок. Они открывают возможности для проектирования оборудования, работающего в самых суровых условиях, одновременно повышая его надежность и снижая эксплуатационные расходы. По мере развития материаловедения и роста требований к экологичности и энергоэффективности, популярность этих уникальных узлов трения будет только возрастать, находя все новые и новые сферы для инновационного применения.
