Самодельный снегоуборщик для мотоблока из газового баллона

%D0%BC%D0%BE%D1%8213

Самодельный снегоуборщик для мотоблока из старого газового баллона собрал Алексей Новиков. Фото, размеры, чертежи и видео работы шнекового самодельного снегоуборщика для мотоблока представлены далее. Уборка снега -это нелегкое занятие, а особенно когда снег шел несколько дней ) Наверняка знакома ситуация, когда выпадает мокрый снег , а в ночь ударяет морозец и к утру снежная масса твердеет , в данном случае приходится вдвойне труднее ..

С этой проблемой отлично справиться шнековый снегоуборщик агрегатируемый с мотоблоком.

В данном случае представлен самодельный снегоуборщик сделанный из старого газового баллона, он используется в качестве корпуса. Передняя часть срезана, чтобы осуществлялась приемка снежной массы и подача шнеком к выбрасывающим лапам.

Шнек так же самодельный и изготовлен он из листового металла 2 мм установленный на вал. Направление шнека смещает снег к центру с обеих сторон и далее уже принимается лапами которые выбрасывают его через раструб.

Привод с мотоблока идет от шкива на переходной вал, а на сам вал шнека уже идет цепная передача -это обязательно, потому как если поставить ремень-то он будет намокать и проскальзывать, так что цепной привод самый оптимальный вариант.

И так, давайте рассмотрим фото устройства шнекового снегоуборщика для мотоблока.

Как сделать снегоуборщик из мотоблока и двигателя своими руками

Снегоуборщик своими руками

Самодельные снегоуборочники пользуются популярностью среди собственников дач и частных домов. И это совсем неудивительно, поскольку каждый владелец своего участка зимой практически ежедневно самостоятельно убирает свою территорию от снега. Это можно делать вручную с помощью лопаты или изготовить снегоуборщик своими руками, который облегчит работу.

Шнековая машина

Снегоуборочная техника для дома своими руками — полезная самоделка. Чтобы сделать снегоуборщик, надо для начала изучить механизмы. Снегоуборочный агрегат будет состоять из шнека, который находится внутри корпуса из металла. Это своеобразный стержень или вал, вдоль которого располагается спиральная поверхность. Вал вращается из-за подшипников и приводит спиральный профиль в действие. Правильно сделанный своими руками самодельный снегоуборщик станет незаменимым помощником зимой.

Одноступенчатая модель

По принципу действия приспособления для уборки снега могут делиться на двухступенчатые и одноступенчатые. Схема работы одноступенчатого аппарата заключается в «поглощении» и сбрасывании снега. Это достигается при помощи вращения шнека.

Одноступенчатая модель снегоуборщика

Рабочая кромка на аппарате бывает гладкой и зубчатой. Гладкая обычно применяется, чтобы убрать рыхлый снег, а зубчатая подходит для твёрдой корки, которая обледенела за ночь.

Если судить по весу, то шнековые агрегаты намного легче шнекороторных. Их недостаток заключается в том, что они несамоходные, поэтому человеку всегда нужно будет стоять у руля. Такая машина представляет собой большую лопату на колёсах, которую нужно постоянно подталкивать вперёд. Тогда она будет сгребать снег и выбрасывать его в установленную сторону.

Шнек приводится в действие бензиновым или электрическим двигателем, который может быть четырехтактным либо двухтактным. Такие машины стали очень популярны из-за лёгкого управления. Также к положительным моментам стоит отнести их компактность.

Двухступенчатый агрегат

Агрегат сконструирован несколько иначе, чем предыдущая модель. Первая ступень конструкции обеспечивает сгребание снега шнеком. Вторая ступень жёлобом будет выбрасывать снег. Это достигается при помощи снегоротора, который выполняет функции крыльчатки сброса.

Подобные модели устроены по принципу винтового вала, имеющего зубчатую или гладкую кромку. Шнеки исполняются:

  • в металлическом или резиновыми варианте;
  • из армированной стали;
  • из резинопластика.

Двухступенчатый агрегат снегоуборщик

Выбор будет зависеть от предназначения самоходной машины.

Крыльчатка у двухступенчатой модели может иметь 3 или 6 лопастей. Они изготавливаются из разнообразного материала, зависящего от степени тяжести работы, которую предстоит выполнять с помощью агрегата. Чем сложнее работа, тем крепче стоит выбирать материал.

При изготовлении можно применять пластик или металл. Металл обычно используется для более обширных участков, пластик же подойдёт для очистки небольшой территории.

Начало сборки

Чтобы самостоятельно изготовить снегоуборочный аппарат, сначала нужно выбрать тип устройства. Вполне можно обойтись одноступенчатой моделью, если территория небольшая. Для больших размеров лучше использовать двухступенчатую модель.

Также следует ориентироваться по погодным условиям. Если снегопады бывают сильные и обильные, тогда без шнекороторного снегоуборщика просто не обойтись. Когда снега в зиму выпадает совсем мало, можно сделать самый примитивный аппарат.

Выбор мотора

Электрические приводы обычно используются, когда аппарат будет работать вблизи от розетки. Использовать можно двигатель от бензопилы или триммера. Снегоуборщик из триммера своими руками часто делают домашние мастера.

Электроприводные снегоочистители более экономичны, а также просты в эксплуатации. Но стоит отметить, что в манёвренности они уступают бензиновому агрегату. Бензиновый двигатель считается более универсальным, но и цена за заправку и обслуживание будет гораздо больше, чем у предыдущего варианта.

Выбор мотора для снегоуборщика

Именно поэтому выбор будет зависеть от конкретных условий, а также задач, которые нужно будет выполнять при помощи аппарата. Необходимо знать при выборе электрического снегоуборщика, что провод при минусовых температурах станет очень ломким и потеряет свою эластичность, поэтому нужно подобрать ещё и хороший шнур, который будет выдерживать низкие температуры.

Двигатель или мотоблок

Когда в качестве основы для электроснегоуборщика используется мотоблок, можно не заморачиваться с выбором двигателя. С этой ролью справится сам агрегат. Если же в машину устанавливается бензиновый двигатель, тогда нужно использовать модели со внутренним сгоранием. Их можно вытащить из газонокосилки.

Всю конструкцию необходимо будет закрепить на быстросборной платформе, чтобы облегчить обслуживание и ремонт, если возникнет такая необходимость. Желательно ещё изготовить ручной запуск мотора, чтобы уменьшить вес и повысить маневренность.

Снегоуборочную машину также можно соорудить на электродвигателе. В этом случае необходимо знать, что этот вариант будет ограничивать радиус работы аппарата. Такой привод боится влаги, а потому придётся установить качественную гидроизоляцию, чтобы двигатель не повредился.

Изготовление своими руками

Чтобы сделать снегоуборщик своими руками, следует придерживаться инструкции. Любой снегоочиститель будет состоять из нескольких основных деталей. Их можно приобрести или самостоятельно сделать. Необходимые детали:

Снегоуборщик своими руками

  1. Колёсная рама, на которую крепится рукоять управления.
  2. Двигатель.
  3. Топливный бак (если машина имеет внутреннее сгорание).
  4. Ковш или лопата с лыжами.
  5. Труба для выброса собранного снега.

Обязательно нужно позаботиться о прочной платформе, которую можно будет легко передвигать.

Мотокультиватор можно использовать в зимних условиях для уборки снега с территории. Можно соорудить прибор при помощи специальных заводских снегоуборочных насадок. Но опытные мастера не рекомендуют тратить на это лишние средства, ведь можно аппарат собрать из мотоблока, а также подручных материалов. Существует несколько вариантов исполнения:

  1. Первый вариант представляет собой щётки, которые идеально подойдут для того, чтобы удалять недавно выпавший снег. Также аппарат можно использовать для уборки тех мест, где нужно быть особо аккуратным, чтобы не испортить различные декоративные площадки. Щётки необходимо прикрепить к шнеку. Ширина захвата должна составлять примерно 1 метр.
  2. Лопата с ножами. Можно с помощью такого оборудования убирать заледеневший снег с жёсткой корочкой. Эта приставка будет подсоединяться к тяговому устройству при помощи универсальной сцепки. Нижняя часть лопаты должна обязательно быть покрыта резиной, чтобы избежать повреждений. Аппарат станет сначала взрыхлять снег, а после захватывать его и выбрасывать с территории. Ширина захвата должна составлять 1 метр.
  3. Роторный агрегат — самый эффективный вариант. Его основным элементом является обычный шнек, дополненный лопастным колесом. При вращении снег попадёт в него, а затем переместится вверх. Когда снег пройдёт через раструб, он будет выкидываться за пределы очищаемой зоны. Этот вариант является самым производительным, он позволяет захватывать снежные глыбы, составляющие примерно 25 см в толщину. Именно этот вариант и следует изготовить.

Пошаговые рекомендации

Снегоочиститель своими руками

Машина — корпус из металла, оснащённый шнековым валом внутри. Его можно приобрести в магазине или же сделать самому. Чтобы вращение шнека происходило без сбоев, лучше всего использовать подшипник под номером 203.

Корпус обычно делают из алюминия и скрепляют обычными болтами, которые затягиваются надёжно гайками. Барабан с ротором внутри изготавливается из алюминиевого котла объёмом 20 литров. Его нужно качественно прикрепить к передней стенке корпуса, используя заклёпки.

Если насадка приобретается в готовом виде, тогда переходники уже будут идти в комплекте с покупкой. Но при самостоятельном изготовлении придётся приобретать переходник дополнительно.

В качестве крутящего механизма нужно использовать ремень и шкив. Это позволит машине иметь клиноременную связь и передавать вращение от двигателя к валу мотоблока, который соединяется с валом насадки. Подшипники должны быть закрытыми, тогда в них не проникнет снег.

Создание рамы и шнека

Шнеку и раме нужно уделить особое внимание, особенно если они создаются самостоятельно. Они являются важными частями для снегоотбрасывателя. Для их изготовления нужно использовать:

  1. Лист из металла или короб из железа для создания корпуса.
  2. Стальные уголки 50х50 мм. Они будут использоваться для сборки рамы. Необходимо 2 штуки.
  3. Фанера толщиной 10 мм для боковых панелей.
  4. Труба из металла для ручки длиной 0,5 дюйма.
  5. Труба на ¾ дюйма для вала.

Чтобы сделать вал, трубу потребуется выпилить насквозь. Это нужно для крепежа лопаты 120х270 мм — она будет откидывать снег в сторону.

Создание рамы и шнека для снегоуборщика

Труба оснащается не только лопатой, но и кольцами из резины в количестве 4 штук. Их диаметр должен составлять 28 см. Они вырезаются из резины при помощи электролобзика. Подшипники размещаются на трубе.

Чтобы происходил выброса снега, нужно использовать трубу диаметром 160 мм. Её нужно хорошо прикрепить на трубе такого же диаметра, а после разместить на корпусе шнека. Пошаговая инструкция:

  1. Вырезать четыре диска из железа.
  2. Диски разделить на 2 части, каждую из них согнуть по спирали.
  3. Дисковые заготовки сварить в спираль на трубе. Это нужно сделать с двух сторон.
  4. К краям трубы прикрепить подшипники.
  5. Раму сделать из заранее подготовленных стальных уголков. Их нужно сварить вместе.
  6. Конструкцию прикрепить к платформе, на которую установить двигатель.

Внизу нужно поставить лыжи, основа которых изготовлена из деревянных брусков. Брусья нужно оснастить пластиковыми накладками. Снегоочистительная машина полностью собрана и готова к первой проверке.

Полезные советы

Чтобы машина функционировала долгие годы, необходимо выполнять ряд рекомендаций. Это очень важно, поскольку аппарат изготавливается для долговременного применения. Советы специалистов:

Читать статью  Одноковшовые экскаваторы: виды, объем ковша, характеристики.

Снегоуборщик из бензопилы своими руками

  1. Желательно использовать при сборке предохранительные болты, чтобы внутрь не попадал лед.
  2. Подшипник нужно выбирать очень внимательно, поскольку выбор скажется на долговечности снегоочистителя.
  3. Когда идёт выбор привода, лучше всего отдавать предпочтение ременному — он заклинит, если в механизм попадёт лёд или камень. Кроме этого, его легче разбирать.
  4. Если использовать мотоблок в качестве основы, его нужно после уборки помещать в тёплое помещение. Таким образом можно будет сэкономить время на прогревании двигателя.
  5. Периодически нужно менять в редукторе масло. В зимний период заливать в него следует жидкое масло, поскольку при низких температурах оно загустеет.

Это были основные нюансы сборки снегоуборочной машины своими руками. Если человек привык работать руками, для него не составит труда собрать такой аппарат. В интернете можно найти поясняющие чертежи для снегоуборщика из мотоблока. Своими руками снегомет сделать не так сложно, как может показаться.

Снегоуборщик для мотоблока своими руками

Снегоуборщик для мотоблока своими руками

img 5de113389fcf6

Автоматическое универсальное приспособление, предназначенное для уборки снега на большой территории, называется снегоуборщиком для мотоблока. Механизм собирает, сметает и отбрасывает снег в определенное место. Он используется для экономии времени и облегчения ручного труда, применяется для работы на частных и придомовых территориях, производственных площадях, возле офисов и магазинов.

Общие сведения

Снегоуборщик крепится к валу мотоблока, передающему ему вращение от двигателя. Во время движения по территории установленный шнек дробит снег на части. Под действием воздушного потока от вентилятора масса отбрасывается в выбранном направлении. Эффективность работы зависит от плотности и влажности снегового покрова. В процессе работы регулируется дальность и угол разброса. Для небольших осадков разработаны простые навесные элементы в виде обычных ковшей и щеток.

Мотоблок — это мобильный энергетический механизм универсального действия на основе одноосного шасси, имеющий вид небольшого трактора. Оператор идет вслед за техникой по обрабатываемой поверхности, держа передвигающийся механизм за ручки управления.

Снегоуборщик для мотоблока Салют

Навесные элементы для этой марки удаляют снеговой покров с участков ровной местности, приспособление работает при наружной температуре до -20 ˚С. Механизм выпускается в нескольких вариантах, которые отличаются способом крепления к мотоблоку.

Снегоочиститель на мотоблок собирается в заводских условиях с помощью сварки, рабочим элементом является шнек в форме винта. Его вращение способствует передвижению снеговой массы к центру от краев, затем к соплу с помощью подвижных лопаток. Для регулировки выброса сконструирован поворотный экран. Высота отбора снега корректируется опорными боковыми пластинами.

Характеристики механизма:

  • длина — 60 см, высота — 83 см, ширина — 65 см;
  • захватывает полосу шириной 0,5 м;
  • убирает слой снега толщиной до 18 см;
  • частота оборотов — 2100 в минуту;
  • вес приспособления — 61 кг.

Приспособление на мини-трактор Нева

Конструкция представляет сборно-сварной корпус с расположенным внутри вращающимся шнеком. Он присоединен к валу с помощью сцепного механизма, вращение получает от привода. Ножами служат собранные лопасти или винтовые ленты, крепящиеся с помощью сварки, снег удаляется через рукав. Насадки на мотоблок выпускаются в трех разновидностях, которые можно присоединить к мотоблокам других марок.

img 5de11338becc1

Технические показатели разнятся в зависимости от модели:

  • ширина прохода — 56−70 см;
  • максимальная толщина сугроба — 17−20 см;
  • выброс снежной струи — на 8 или 5 м;
  • вес насадки — 55−60 кг;
  • скорость передвижения — 2−4 м/м.

Самодельные уборщики снега

В домашней мастерской несложно создать универсальный снегоуборщик для мотоблока своими руками. Если отсутствует тяговый механизм, снегоуборщик оснащают двигателем — это не влияет на конструкцию навесного устройства.

Оборудование выполняется в виде:

  • отвала, крепящегося к раме, в виде ковшовой лопаты или щетки;
  • шнекового устройства в виде корпуса с вращающимися внутри лопастями;
  • ротора, получившего второе название — вентилятор;
  • комбинированного приспособления сложной конструкции с совмещением шнека и ротора в одном устройстве.

Лопата для отвала

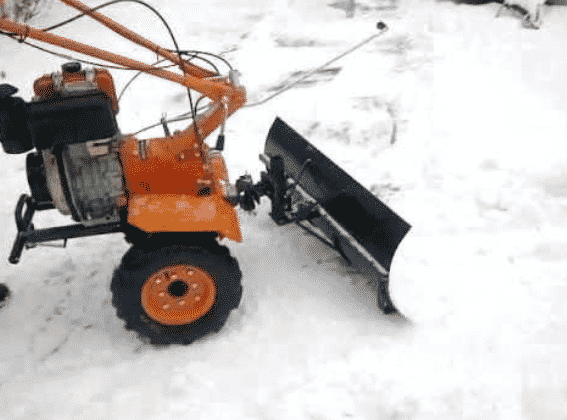

Простейший снегоотбрасыватель для мотоблока выполнен в виде ковша, приносящего пользу и в другие периоды, а не только зимой, например при уборке листьев, мусора и выполнении других работ. Ширину прохода можно предусмотреть в диапазоне от 70 до 145 см. Мастер при изготовлении самостоятельно закладывает требующиеся параметры, в зависимости от мощности мотоблока.

img 5de1133911779

На боковых краях и спереди тяжеловесных лопат крепят резиновые полосы, чтобы исключить порчу плитки или другого декоративного покрытия территории, скрытой под снегом. Возможность выбора угла лопаты и ее наклона позволяет выставить устройство в оптимальное положение для эффективной работы. Ковш крепят съемной скобой, в результате получается миниатюрный бульдозер.

Материалом служит отрез трубы диаметром от 280 мм или половина ненужного баллона из-под газа. Из цилиндра с помощью болгарки вырезают сегмент, по размеру составляющий 1/3 объема. К оставшейся части крепят прицепную скобу и приваривают тяги. При передвижении мотоблока ковш подгребает снег, угловой разворот позволяет сдвигать массу в сторону к обочине. В нерабочем положении лопата поднята, а передвижение осуществляется задним ходом.

Навесные щетки используют вместо лопаты, как вариант оборудования для уборки снега. Вращающаяся щётка работает эффективно — такое приспособление незаменимо при уборке снежного покрова на дорогостоящих поверхностях, которые не видно под снегом.

Щетку или две подсоединяют с помощью трансмиссии к оборачиваемому валу мотоблока. Выбор параметров зачистки — ширины захвата и высоты слоя — зависит от конструктора механизма. Обычно предусматривается возможность поворота щеток вправо и влево, установка чистящих элементов разного размера.

Шнековый очиститель

Устройство является высокопроизводительной техникой. Насадка шнекового снегоуборщика для мотоблока представляет собой полукруглый корпус, в котором оборачивается на подшипниках вал шнека. На ось приварены дисковые ножи, лопасти, прямоугольные лопатки или металлическая полоса в форме спирали.

Вверху над центральной частью шнека расположено сопло — широкое отверстие. Оно соединено с рукавом, в который поступает снежная масса. Конец рукава ограничен подвижным козырьком для регулировки направления струи. В нижней части ковша-корпуса ставят статическое лезвие ножа для подрезки плотного наста и уплотненного снега. Низ ковша для уменьшения сопротивления снабжают полозьями в форме лыж.

Работа происходит по следующему принципу:

  • стационарно закрепленное лезвие при движении подрезает и поднимает пласт снега, он попадает в ковш;
  • лопасти разбивают куски снега, измельчают массу и при вращении сдвигают ее к центральной части;
  • масса выталкивается наружу из корпуса через верхнее сопло;
  • оператор мотоблока изменяет положение защитного козырька и регулирует направление сброса;
  • чтобы изменить дальность выброса, оператор увеличивает или уменьшает скорость вращения шнека для мотоблока (число оборотов).

Момент кручения к шнековому валу передается при помощи цепного или ременного паса. Для изготовления корпуса берут любой металлический лист и сгибают его в форме цилиндра, оставляя третью часть выступа нижнего ножа для поступления снега.

img 5de1133937014

В качестве боковин используют металл или фанеру толщиной более 16 мм. Ступицы крепят к боковинам при помощи болтов, в них размещают подшипники для обеспечения поворота вала. Для удобства на вал приваривают цапфы, воспринимающие осевые нагрузки. На одной из них крепят звездочку для цепной передачи, иногда вместо цепи применяют ремень.

Для изготовления дисковых ножей берут металлические кольца, распиливают их по бокам, затем раскрывают и растягивают в противоположные стороны, чтобы получить спиральные витки. Полученные формы крепят к валу так, чтобы при вращении передвижение происходило в сторону центра. Между витками на валу должны быть одинаковые промежутки, пренебрежение этим правилом приведет к пропускам выброса или скоплению излишнего снега в рукаве или перед соплом.

Материал для пластин можно подобрать из следующих вариантов:

  • транспортная лента или диски автопокрышек подходят для уборки свежего снега и рыхлых слоев;
  • диски из стали хорошо работают по слежавшемуся снегу и мокрому тяжелому слою;
  • если выполнить на ножах из стальных дисков зубья, такие винтовые лезвия на валу помогут разрезать обледеневшее снеговое покрытие.

Роторный механизм

Такое оборудование предназначается для очистки территории при сильных снеговых заносах, что нельзя сделать шнеком, а тем более лопатой или щеткой. Роторный снегоуборщик показывает высокую производительность по сравнению с ними. При проходе вентиляторный снегоуборщик убирает слой снега на высоту до 40−55 см.

Основным элементом выступает ротор, представляющий устройство из вала с надетыми на концах подшипниками. В конструкции работает лопастная крыльчатка, которых можно установить на валу до 5 штук — количество определяется по потребности. Вращение от движения мотоблока передается посредством шкива, выполненного из клиновидного ремня.

Подшипниковые ступицы крепятся к боковым частям корпуса, выполненным из металла, часто используют бочку. Снеговая масса выбрасывается через патрубок с направляющим козырьком, выводящийся через боковую полку в верхней части.

img 5de11339625eb

Роторный снегооткидыватель работает по принципу всасывания снеговой массы. Спереди корпуса с помощью сварки крепят лопатки для захватывания снега в нужном направлении. Лопасти ротора подхватывают его и смешивают с воздушным потоком, затем при вращении выталкивают его из патрубка на расстояние до 6 метров. Воздушный поток создается при вращении крыльчаток внутри корпуса.

К недостаткам роторного уборщика относится невозможность убирать слежавшийся наст, обледеневшие слои. Для такого механизма ширина прохода небольшая, может убираться полоса до 50 см. Чтобы сделать роторный вариант уборщика, обычно берется шнековый механизм и дорабатывается вручную изготовлением и креплением роторных насадок. Направляющие лопатки спереди корпуса не убирают.

Комбинированный вариант

Шнекороторная система включает ротор и шнек одновременно. В этом случае над шнековым валом устанавливается ротор. Каждый механизм выполняет свою работу. Требования к шнеку в таком случае несколько занижены, так как он только собирает снег и подает его к роторному устройству, которое уже выталкивает массу наружу в заданном направлении.

Скорость принимающего и передающего вала меньше, чем в самом шнековом механизме, поэтому его поломки случаются реже из-за ослабленного столкновения с ледяными кусками. Такая техника часто используется для переброса созданных ранее куч снега или погрузки их в автомобиль — для этого устанавливается специальный желоб.

Изготовление своими руками

img 5de11339767a7

Корпус содержит подвижный вал. После сборки оборудование позволит отбрасывать массу на расстояние до 12 метров. Его делают из металлической бочки, цельность которой обязательна. Если есть прохудившиеся места, их вырезают в составе 1/3 ненужной части. Чтобы укрепить конструкцию, на соединении дна бочки с боковой поверхности приваривают или крепят заклепками металлические уголки, с полками не меньше 20 мм.

Читать статью  Двигатель для культиватора «Крот»: особенности замены старого двигателя на импортный, основные характеристики электродвигателя. Как его правильно устанавливать?

Для изготовления вала шнека подходит металлическая труба, к которой с двух концов присоединены цапфы. К ней привариваются 8 половин дисков из стали толщиной более 2 мм. С помощью их зеркального расположения на валу создается спираль, которая будет передвигать массу от краев. Если имеется старый готовый шнек от техники сельскохозяйственного назначения, то можно применить его.

img 5de11339aa633

Шариковые подшипники используют 203-го номера. Ступицы делают из алюминия или стали и приваривают к боковинам в месте прохождения вала. Можно использовать болтовое крепление. Передние лопатки корпуса соединяют с барабаном заклепками.

Крутящий момент передается от двигателя к валу мотоблока, затем на ось снегоуборщика. Для этого на цапфу приваривают небольшую шестеренку для цепи. Цепь можно заменить ремнем клинообразного сечения А-100, а звездочку — шкивом. Под днищем корпуса приваривают лыжи, выполненные из пластика, для удобства скольжения по рыхлому настилу. Передние углы и боковые кромки оформляют резиновыми насадками.

Для удобства движения задним ходом сзади лыж крепят небольшие колеса. Движению вперед помогает шнек, но отведение мотоблока назад происходит только при помощи усилия человека. Чтобы направлять струю снега в нужную сторону, ставят металлический экран в конце выбрасывающей трубы, его делают вращающимся под углом.

img 5de1133a047c6

Обзор самодельного шнекового снегоуборщика из газового балона для мотоблока

Снегоуборщик для мотоблока: принцип работы и основы самостоятельной сборки

Вместе с наступлением холодов владельцы загородных домов вынуждены снова и снова приниматься за уборку снега. В статье будет рассказано как сделать своими руками снегоуборщик для мотоблока, принцип работы, характеристики и особенности. А также советы и рекомендации по выбору оптимального варианта среди предложенных на рынке моделей.

img 5de1133a1d164

Мотоблок зачастую комплектуется специальной насадкой для очистки снега

Как устроен снегоуборщик для мотоблока

Если рассматривать модели, которые имеются в продаже, принцип их работы будет примерно следующий: устройство состоит из двигателя, передних лопастей, которые производят подбор снега и роторного узла внутри механизма. За счет работы двигателя вращается шнек, который ломает слой снега впереди себя и загребает его измельченные части. Лопасти ротора, подгребая снег, подают его внутрь устройства, после чего выталкивают через выходной патрубок на расстояние в несколько метров.

Такая двухступенчатая конструкция достаточно удобна в эксплуатации, однако, она более характерна для готовых устройств и при самостоятельной реализации имеет некоторые сложности. Поэтому когда речь идет об изготовлении снегоуборщика для мотоблока своими руками, лучше использовать упрощенный механизм.

img 5de1133a4b341

Мотоблок с двухступенчатым снегоочистителем

Вариантов самостоятельного изготовления устройств множество: кто-то использует лопатки, расположенные на шнеке для отбрасывания снега, а кто-то наоборот отдает предпочтение использованию ротора, при этом просто подгребая снег самостоятельно при помощи ковша. В любом случае и тот и другой вариант способны существенно облегчить процесс уборки снега.

Самостоятельно определиться с типом снегоуборщика из мотоблока, который вы хотите сделать достаточно просто. Существует всего три основных вида устройств: шнековый, роторный и двухступенчатый. Рассматривая тот или иной вариант изготовления, вы поймете, в чем их отличия и сможете сделать для себя правильный выбор.

Снегоуборщик для мотоблока Нева

Снегоуборщик для мотоблока своими руками Нева, пожалуй, один из самых популярных вариантов сегодня. Такая конструкция будет достаточно легкой в сборке, а главное – очень эффективной в работе. Достаточно лишь выбрать и установить на мотоблок Нева снегоуборочную насадку.

img 5de1133a836a5

Снегоуборочную насадку на мотоблок Нева можно изготовить самостоятельно или приобрести уже готовую

Однако, именно цена снегоуборочной насадки на мотоблок Нева часто становится камнем преткновения. В зависимости от модели, её стоимость может составлять от 16 000 рублей. По этой причине достаточно распространенное явление – самодельные модели. Рассмотрим три самых популярных варианта:

  • бульдозерная насадка для снегоуборщика на мотоблоке Нева. Цена такого варианта в готовом виде будет достаточно высока, в то время как сделать всё своими руками достаточно просто, да и результат ничем не будет уступать заводскому устройству. Используя специальный адаптер, к мотоблоку прикрепляется насадка как у бульдозера. В этом случае для разбивания снежного покрова используют металлический лист с заостренным окончанием, который еще называют ножом. Снежный покров буквально срезается устройством, после чего просто отводится в сторону;

img 5de1133ab1987

Самый простой вариант — использование отвала на мотоблок для очистки снега

  • второй вариант сложнее в реализации, и для него потребуются чертежи. Однако, если подобрать подходящую схему, и иметь в своем распоряжении сварочный аппарат, то можно сделать очень удобную и производительную снегоуборочную машину. Принцип работы такого снегоуборщика для мотоблока Нева своими руками следующий: как и в готовой роторной насадке, есть короб, шнек и труба, отвечающая за выброс снега. Такая двухступенчатая система позволяет обеспечить максимальную эффективность работы устройства, но ее изготовление потребует немного больше времени и усилий;
  • третий вариант – вентиляторный снегоотбрасыватель. Механизм такого устройства схож с принципом работы обычного вентилятора. Специальные лопасти подгребают снег, который тут же отбрасывается на определенное расстояние через трубу. Несмотря на кажущуюся простоту, этот вариант достаточно сложный для самостоятельной реализации и требует определенных навыков. Но если у вас есть достаточное количество свободного времени и желание – то вполне можно отдать предпочтение и этому способу.

img 5de1133ae8c29

Чертеж снегоуборщика для мотоблока Нева

Что лучше, купить снегоуборщик для мотоблока Нева или изготовить его самостоятельно?

Однозначно дать ответ на вопрос что лучше, приобрести готовый снегоуборщик или изготовить свой собственный – сложно. С одной стороны, приобретение заводской модели обходится не дешево, и часто не по карману простому пользователю. Но с другой, изготовить подобное устройство не всегда просто для тех, кто ранее не сталкивался с подобной задачей. Это требует определенных навыков и усилий. Так что перед тем как принять решение в пользу того или иного варианта, лучше здраво оценить свои возможности.

Такое устройство как навесной снегоуборщик для мотоблока Нева требует ухода. В противном случае, его эксплуатационный срок будет краток вне зависимости от того, купили вы его или сделали сами. В первую очередь, проводите регулярный техосмотр всех креплений, и при необходимости подтягивайте их. Кроме того, не помешает регулярно проверять состояние болтов и ремней, чтобы избежать поломки в процессе работы.

img 5de1133b1f074

Готовый навесной снегоуборщик для мотоблока Нева

Роторный снегоуборщик для мотоблока своими руками: чертежи и фото примеров

Имея в наличии рабочий мотоблок и чертежи, роторный снегоуборщик для мотоблока своими руками – задача вполне посильная. Используя схемы сборки, вы можете изготовить недостающие элементы прибора и использовать устройство по назначению. При этом, подбирая чертеж для работы, обращайте внимание на указанные параметры изделия. Взяв в руки чертеж, вы увидите, что в обязательном порядке на нем изображены все необходимые детали с указаниями их размеров в миллиметрах. Для работы вам понадобится листовая сталь, сварочный аппарат, а также доступ к токарному станку (или возможность обратиться к мастеру).

Основная часть любого снегоуборщика – шнек. Для его изготовления используем трубу и полудиски, выполненные из листовой стали толщиной 2 мм. Диски навариваются на трубу, образуя двухстороннюю спираль в правой и левой частях. Для того чтобы конструкция получилась прочной, местам сварки нужно уделить особое внимание.

img 5de1133b5d867

Шнек для роторной снегоуборочной насадки изготовленный вручную

Следующий этап – обеспечить подвижность шнека. Для этого используют шарикоподшипники 203. Воспользовавшись болтами и гайками, их корпуса нужно прикрепить к боковым частям снегоуборщика. Таким образом шнек будет вращаться и подавать снег, который подрезает, на ротор.

В качестве основы под ротор вполне подойдет котел из алюминия, объемом в 20 л. Используя четырехмиллиметровые заклепки, он крепится к передней стенке корпуса. Так, попадая в барабан, снег будет выбрасываться лопатками на расстояние в несколько метров (обычно от 3 до 5 м).

Также стоит обратить внимание на организацию крутящего момента, который передается к снегоуборщику от мотоблока. Он передается непосредственно от самого двигателя мотоблока к его валу, который уже соединен с валом самого снегоуборщика. Для этой цели отлично подойдет ремень А-100 и соответствующий шкиф.

img 5de1133b8d351

Схема приводного вала. 1 — ведущая звездочка; 2,4 — корпуса подшипников скольжения; 3 — вал; 5 — приводная звездочка; 6,9 — призматические шпонки; 7 — масленка; 8 — подшипниковая втулка; 10— фиксатор

Сам корпус снегоуборщика легко изготовить по схеме, используя стальные листы, толщиной 2 мм. Для скрепления отлично подойдут заклепки по 4 мм в диаметре, а также винты М4.

Как выбрать и купить снегоуборщик для мотоблока

Но бывает и так, что, посмотрев инструкции и схемы как сделать снегоуборщик на мотоблок своими руками, вы пришли к выводу, что подобное занятие не для вас, и вам намного проще будет приобрести уже готовое устройство. Однако, цены снегоуборочных насадок на мотоблоки, как и их характеристики, заметно отличаются друг от друга. Сделать правильный выбор не всегда бывает просто. В качестве примера рассмотрим самые популярные варианты, который пользуются наибольшим спросом сегодня.

img 5de1133bb2ed8

Сегодняшний рынок предлагает множество различных конструкций навесных снегоуборщиков для мотоблоков

Снегоуборщик для мотоблока Салют: характеристики и особенности

Снегоуборочная насадка на мотоблок Салют позволяет производить очистку поверхности земли от снега при температуре от -20 до +5°C. Рекомендована к использованию только на ровных поверхностях, и может быть приобретена в двух различных модификациях, которые отличаются друг от друга способом крепления к мотоблоку.

Основные технические характеристики и параметры:

  • размеры – 600х640х820 мм;
  • ширина захвата поверхности – 500 мм;
  • максимальный слой снега, который может быть захвачен – 17 см;
  • частота вращения шнека – от 1900 до 2100 об/мин;
  • вес – 60 кг.
  • действующая часть конструкции, шнек, вращаясь, подгребает снег на своем пути от краев к центру;
  • специальные лопатки, расположенные в центре, продвигают снег в сопло корпуса;
  • затем происходит отбрасывание снега в сторону.

img 5de1133becf08

Снегоочиститель для мотоблока Салют рекомендуется использовать на ровных поверхностях

В данной модели доступно достаточно много регулировок, в том числе дальность выброса снега, которую можно изменять при помощи козырька, а также частоты вращения двигателя. Кроме того, можно изменять направление выброса снега, поворачивая экран.

Установка снегоуборщика на мотоблок Салют производится следующим образом: подножка мотоблока отсоединяется, шплинт и ось крепления подножки вынимаются. На ровной поверхности снегоуборщик крепится на мотоблок. Для этого необходимо ввести сцепку в раму таким образом, чтобы болт с распорной втулкой вошел в паз сцепки. После этого сцепку соединить с корпусом снегоуборщика при помощи двух болтов, не затягивая их.

После этого необходимо надеть ремень привода снегоуборщика, предварительно сняв защитное покрытие шкива вала отбора мощность. Перемещая сцепку по балке, настроить взаиморасположение элементов таким образом, чтобы ремень был зацеплен ровно, без перекосов. После этого можно затянуть болты. Далее на место устанавливается защитное покрытие шкива вала отбора мощности и закрепляется.

Читать статью  Рейтинг ТОП-10 лучших мотоблоков 2021-2022 года и руководство по покупке | Экспертные руководства по выбору техники

img 5de1133c3272e

Схема крепления навесного оборудования мотоблока Салют

Снегоуборщики МТД: какую модель лучше выбрать

Еще один популярные вариант избежать изготовления снегоуборочной насадки на мотоблок своими руками – приобрести спецтехнику производства МТД. На сегодняшний лень она считается одной из лучших, и имеет достаточно широкий выбор моделей, самые востребованные среди которых МТД-М 61, МТД-МЕ 66, МТД-640 и МТД-М56.

Ознакомившись с техническими характеристиками, а также основными задачами, которые призваны решать эти устройства, вы без труда определитесь, какой из вариантов лучший для вас. Например, модель М-61 отлично подходит для расчистки большой ровной поверхности, в то время как МЕ-66 больше ориентирована на сложные погодные условия и серьезные обледенелые сугробы.

Стоимость снегоуборщиков также разнится в зависимости от их предназначения. Так, самая бюджетная модель – М-56. Её стоимость колеблется в пределах 35-37 тыс. рублей. Немного дороже обойдется МЕ-61 – около 49 тыс. рублей. Средним вариантом можно считать М-61 – 44 тыс. рублей.

img 5de1133c64415

Снегоуборочная машина производства MTD

Рекомендации по эксплуатации мотоблока со снегоуборочной насадкой

Вне зависимости от того, предпочли ли вы купить снегоуборщик для мотоблока, или пользуетесь самодельным устройством, существует свод правил, которые рекомендованы для работы с оборудованием этого типа. Придерживаясь их, вы сможете не только продлить срок службы прибора, но и избежать множества опасных ситуаций:

  • перед началом работы обязательно проводите тщательный осмотр поверхности, на которой вы планируете очистить снег. В противном случае, вместе со снегом, в механизм могут попасть посторонние предметы, которые приведут к поломке. Кроме того, отбросив такой предмет на приличное расстояние, снегоуборщик может нанести вред чьему-либо имуществу или здоровью;
  • обязательно позаботьтесь и о собственной безопасности: одежда должна быть удобной, по сезону, без длинных частей, которые могут попасть в движущийся механизм. К выбору обуви также нужно подойти ответственно – она не должна скользить. Кроме того, использовать снегоуборщик, не надев предварительно защитные очки, категорически запрещено;
  • при возникновении любой непредвиденной ситуации, в первую очередь полностью выключите устройство. Приступать к устранению проблемы можно только в том случае, если вы уверены, что снегоуборщик отключен;

img 5de1133c8ea4c

При использовании снегоуборшика соблюдайте меры предосторожности и технику безопасности

  • насадка снегоуборщика на мотоблоке предназначена для работы на относительно ровных поверхностях. Не стоит использовать ее на слишком крутых подъемах или склонах;
  • согласно правилам безопасности, дистанция, которая должна соблюдаться в работе, со стороны выброса снега составляет 10 м. Проверьте, чтобы на время очистки снега в этом промежутке не было людей, машин и т.д;
  • при работе с мокрым, слегка подтаявшим снегом, обязательно делайте перерывы в работе, чтобы убедиться, что ни одна из частей снегоуборщика не забилась снегом.

Если соблюдать все эти правила, то роторный снегоуборщик для мотоблока вполне можно считать безопасным устройством. Главное, что стоит помнить — подобные устройства не терпят спешки и суеты. Если вы решили расчистить снег, выделите для этого достаточное количество времени, и подойдите к этой задаче максимально ответственно.

Как видим, ежегодная необходимость производить очистку снега может стать менее утомительной за вполне доступные средства. В зависимости от ваших желаний и возможностей, вы можете приобрести снегоуборщик от производителя, или сделать его самостоятельно. В любом случае, это значительно облегчит ваш труд и позволит вам трать на уборку снега куда меньше времени, чем потребовалось бы для ручной работы.

img 5de1133d00ca3

Роторный снегоуборщик своими руками.Привод снегоуборщика

Как сделать снегоуборщик из мотоблока и двигателя своими руками

С наступлением зимы спрос на снегоуборочную технику для дома заметно возрастает. Особо ценятся съемные устройства, которые могут быть использованы совместно с минитракторами и мотоблоками. Некоторые самодельщики тоже выставляют свои приспособления для механизации уборки снега для продажи на разных площадках, биржах и досках объявлений. Поговорим о том, как самостоятельно сделать снегоуборщик для мотоблока своими руками.

Чтобы самому изготовить снегоуборщик, нужно:

  • изучить устройство и принцип действия известных машин для механизированной уборки снега;
  • определиться с типом снегоуборочной приставки к мотоблоку, которую можно изготовить своими руками;
  • найти рабочие чертежи или разработать их самостоятельно;
  • проработать технологию и порядок выполнения работ;
  • приобрести или подготовить инструмент для изготовления деталей и узлов;
  • собрать материалы и комплектующие для будущего снегоуборщика.

Инструменты для самостоятельного изготовления снегоуборочной техники

Любая работа может выполняться только при наличии инструмента, поэтому желательно иметь:

  • электродрель – без нее невозможно изготовить отверстия заданного диаметра в нужных местах;
  • заклепочник – поможет создать прочные неразъемные соединения в листовом материале;
  • электросварочный аппарат – потребуется для сварки каркаса, а также отдельных агрегатов;
  • углошлифовальная машинка – будет использована для отрезания заготовок из стали, а также зачистки сварных соединений;
  • ножницы по металлу;
  • мерительный инструмент – используется для разметки и контроля параметров деталей, а также всего снегоуборщика (обычно достаточно штангенциркуля, рулетки и линейки);
  • ручной инструмент для фиксации деталей и временного крепежа – позволит производить работы качественно и с минимальными затратами сил;
  • стапель – даже простейший, изготовленный из деревянных брусков, поможет упростить процесс сборки, конструкция снегоуборочной машины имеет пространственную конструкцию, которую нужно собирать, фиксируя отдельные детали и узлы в разных местах.

Читайте также про мотоблоки и навесное оборудование к ним.

Типы устройств для механизированной уборки снега

Механические самодельные снегоуборщики оснащаются двигателями внутреннего сгорания. Чаще всего они бывают навесными (прицепными насадками), их монтируют к мотоблокам или тракторам, в том числе и минитракторам. Отличаются малой массой и несложным устройством.

Снегоуборочные машины по принципу действия делят на:

  • шнеково-роторные устройства, имеющие два типа активных органов: шнек или шнеки, которые сдвигают снег к входному отверстию ротора, и сам ротор, который отбрасывает снег в нужную сторону;
  • отвальные грейдерного или бульдозерного типа – действуют по принципу механического перемещения снежной массы, чаще подобные устройства используют на самоходной технике;
  • лопата-отвал, используемые совместно с мотоблоками для сдвига снега в ограниченном пространстве;
  • воздушно-вентиляторные установки – применимы только на свежевыпавшем снеге, они отличаются весьма небольшими размерами и крайне простым устройством, удаление снега происходит за счет создаваемого воздушного потока.

Наибольшее распространение получили шнеко-роторные снегоуборщики. Они неплохо справляются со снежным покровом разной величины. Иногда возникают проблемы со слежавшимся снегом, поэтому в дорогих установках имеется еще и вспомогательный вал с шипами, разрушающими уплотненный снег. В некоторых устройствах шнеки комплектуются дополнительными съемными зубчатыми насадками, они разрубают плотную массу снега.

Особенности воздушно-роторного снегоуборщика

Самый простой снегоотбрасыватель основан на воздушно-роторном действии. Обычно это короб, который можно перемещать на небольших лыжах по снегу. Внутри имеется ротор. Привод к ротору осуществляется от автономного двигатели или от вала отбора мощности мотоблока.

Приемная часть короба выполнена так, чтобы при поступательном движении вперед снег поступал на лопасти ротора. Далее масса вращающимися лопастями выбрасывается через патрубок, расположенный выше. Его дефлектор может быть направлен в любую сторону. Поэтому снег выбрасывается влево или вправо, куда требуется в конкретном случае.

Особенность устройства в том, что кроме снега формируется достаточно мощный поток воздуха. Поэтому на выходе образуется снежно-воздушная смесь, которая может лететь до 5-6 м. Этого бывает достаточно для очистки проходов.

К недостаткам воздушно-вентиляционных снегоуборщиков следует отнести сравнительно узкий захват, а также невозможность снегоудаления при наличии слежавшейся массы. При прочистке проходов сразу после выпадения снега снегоотбрасыватель подобного типа отличается достаточно высокой производительностью. Самодельщики довольно часто берут подобную конструкцию за основу. Главное – это создать высокую скорость вращения ротора.

Лопата-отвал – простейший снегоуборщик

В некоторых случаях не нужно иметь сложный агрегат из мотоблока и опоры на колесах, оснащенный бульдозерной лопатой. Достаточно иметь механический помощник – отвал, который передвинет массу снега на небольшом расстоянии.

К мотоблоку цепляют специальную лопату, в дальнейшем только за счет тягового усилия, создаваемого мотоблоком, снежный ком смещается в сторону. Используя реверсивное переключение передачи, снегоуборщик возвращается обратно. Последовательными движениями вперед и назад производится уборка территории от снега.

При движении вперед снегоуборочная лопата опускается вниз, при обратном перемещении ее поднимают вверх. При невысоком снежном покрове эффективность этого рабочего органа довольно высока.

Устройство снегоуборщика

Навесной шнекороторный снегоуборщик имеет металлический корпус, внутри которого размещен вал. На валу есть лопасти шнека из стального листа сложной формы. Вал установлен в подшипниках, что позволяет ему вращаться.

Внутри виден ротор. Выше ротора расположен поворотный патрубок. Его можно развернуть в любую сторону. Для навески шнекового снегоуборщика имеется сцепка, внутри которой размещается вал отбора мощности (ВОМ) мотоблока.

Крутящий момент передается исполнительным механизмам. При вращении вала шнека и поступательном перемещении вперед снег захватывается лопастями и с периферии движется к его центру. Снежная масса, перемещаясь по шнекам, разрушается, меняется ее структура, поэтому ее будет легко откинуть в сторону.

Из шнекового механизма подбора снег поступает на лопасти ротора. Здесь его поступательное движение преобразуется во вращательное перемещение. Он получает тангенциальное ускорение и по патрубку выбрасывается в заданном направлении: вправо или влево по ходу движения снегоуборщика. Здесь оператор направляет дефлектор так, чтобы убранный снег не мешал выполнению работы.

Изготовление шнекороторного снегоуборщика для мотоблока своими руками

Для самостоятельного изготовления навесного самодельного шнекового снегоуборщика (шнекоротора) нужно продумать размещение основных элементов оборудования, а также привязать размеры к имеющемуся мотоблоку. Поэтому в первую очередь создается компоновочная схема устройства.

Важно разработать механизм передачи крутящего момента от вала отбора мощности к исполнительным элементам снегоуборочной машины.

Необходимые материалы

Для изготовления снегоуборщика шнеково-роторного типа нужно приобрести:

  • кровельную оцинкованную жесть, она будет использована для изготовления корпусов шнека и ротора, а также патрубка выброса снега с дефлектором;
  • уголок равнопольный 40 или 50 мм, он пойдет на изготовление рамы;
  • лист стали толщиной 2 мм, из него будут вырезаны лопасти шнека и ротора;
  • профильная труба понадобится для изготовления кронштейнов;
  • корпуса подшипников и сами подшипники для установки вала;
  • труба или круг с наружным диаметром 30 и более миллиметров будет использована в качестве валов;
  • шкивы, звездочки и другие элементы трансмиссии;
  • метизы для создания разъемных соединений.

Изготовление самодельного шнеково-роторного снегоуборщика

Примерный порядок изготовления навесного шнекового ротора для уборки снега:

  1. Из кровельной жести вырезаются детали корпуса шнека. По подходящему цилиндру они сгибаются. Из катаного уголка или профильной трубы сваривается каркас корпуса шнека. Корпус и каркас соединяются в единый узел.
  2. Детали шнека. Для этого из листовой стали вырезаются сегменты, а потом из них формируются лопасти. Вал шнека нужно подогнать под установку подшипников, поэтому на токарном станке поверхность протачивается под посадочный размер опор, а также элементов трансмиссии. К валу привариваются лопасти, образуя шнек, сходящийся к центру.
  1. Устанавливаются корпуса подшипников и сами подшипники. Выполняется сборка шнекового элемента снегоуборочной машины.
  2. Из кровельной жести вырезается корпус снегоуборочного ротора. Используя подходящие предметы, выполняется окончательное формирование корпуса ротора.
  3. Детали ротора. Из листовой стали вырезаются лопасти ротора. Вал ротора подгоняется под установку подшипников и элементов трансмиссии. К валу ротора привариваются лопасти.
  4. Обязательно проводится балансировка, так как ротор вращается с довольно высокой частотой вращения.
  5. Из уголка или профильной трубы сваривается каркас корпуса ротора. Устанавливаются корпуса подшипников и сами подшипники. Узел: ротор в сборе собирается.
  6. Изготовляется самодельная рама, на которой будут размещены ротор и шнек в сборе.
  7. Проводится сборка рабочего органа машины. Монтируются элементы трансмиссии.
  8. Подгоняются кронштейны для соединения рабочего органа с мотоблоком.
  9. Проводятся стендовые испытания, по результатам которых определяются недочеты и недоработки. После устранения недостатков приступают к испытаниям снегоуборочной машины шнеково-роторного типа в условиях эксплуатации.

Остается использовать изготовленный роторный снегоуборщик на мотоблок по назначению.

Источник https://www.samodelkindrug.ru/samodelnyj-snegouborshhik-dlya-motobl/

Источник https://pochini.guru/modernizatsiya/snegouborshhik-iz-motobloka

Источник https://mtz-80.ru/bez-rubriki/snegouborshhik-dlya-motobloka-svoimi-rukami

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
