Подробные характеристики на разметочную машину:

Базовое шассиГАЗ-3302 , ГАЗ С41R13 (ГАЗон НЕКСТ)
Силовая установка
Двигатель, л.с.HONDA 20,8 л.с./15,5 кВТ
Производительность компрессора, л./мин.160 л./мин (C-412 “ОАО «Бежицкий завод автооборудования»)
Гидравлическая система:
Модель, производительность л./минGН833 насос для краски, максимальное давление — 200 бар, производительность 15,7 л/мин
Клапан прямоточныйТип У-462.8.05.1(ОАО «Пневмострой машины», г. Екатеринбург)
Гидронасос силовой группы210.12.06.05 (ОАО «Пневмострой машины», г. Екатеринбург)
Пистолеты для материалов
Ручной для нанесения краски, шт.1 ШТ. (с химически стойким шлангом 15 м)
Автоматический для краски, шт.«HANDOK» Ю. Корея, — 2шт.
Автоматический для светоотражающих гранул, шт,«HANDOK» Ю. Корея, -2 шт.
Блок пневмоэлектроклапановБлок из 4-х клапанов — 1 шт.
Система емкостей:
Емкость для краски (с гидравлической мешалкой), л.500л. / 750 кг(1000л. /1500кг для ГАЗ С41R13 (ГАЗон НЕКСТ)
Емкость для светоотражающих материалов, л.130 л. (250 л. Для ГАЗ С41R13 (ГАЗон НЕКСТ)
Ресивер, л.20л.
Гидравлический бак, л.40 л.
Топливный бак для двигателя силовой установки, л.20
Системы управления и безопасности:
Пульт 18-ти программного управления МРК 3 М1 шт.
Блок вспомогательный, аварийный1 шт.
Переговорное устройство (для связи водителя с оператором)1 комплект
Блок пневмоэлектроклапановБлок из 4-х клапанов — 1 шт.
Сигнальный фонарь, шт.Блок (на кабине) + 1проблесковый маяк на каркасе кузова
Сиденье оператора, шт.2 шт.
Фонарь – искатель для освещения пистолетной тележки1 шт.
Визир, стальной, складной1 шт.
Светодиодный знак (объезд — справа/слева).1 шт.
Читать статью  Как пользоваться автомобильным компрессором и что о нем нужно знать? — на DRIVE2

Пульт управления машины обеспечивает разметку линий типов в следующих режимах:

• Ручной;
• Автоматический;
• Полуавтоматический;
• В режиме сплошной линии.

Пульт управления машины производит измерение, индикацию и хранение следующих параметров:

1. Времени и даты;
2. Общего пути пройденного машиной и пути от начала этапа;
3. Датчик измерения объема расхода краски;
4. Вывод журнала для печати на ПК.

Маркировочная машина имеет возможность:

 Наносить эмаль для горизонтальной разметки дорог с расходом от 6,5 до 10,3кг/мин. В диапазоне скоростей движения разметочной машины от 5,0 до 16,0 км/ч
 Вести разметку по ГОСТУ в автоматическом режиме с соблюдением всех размеров штриховой линии и пробелов.
 Наносить разметку на неровных поверхностях без ухудшения качества наносимой линии.

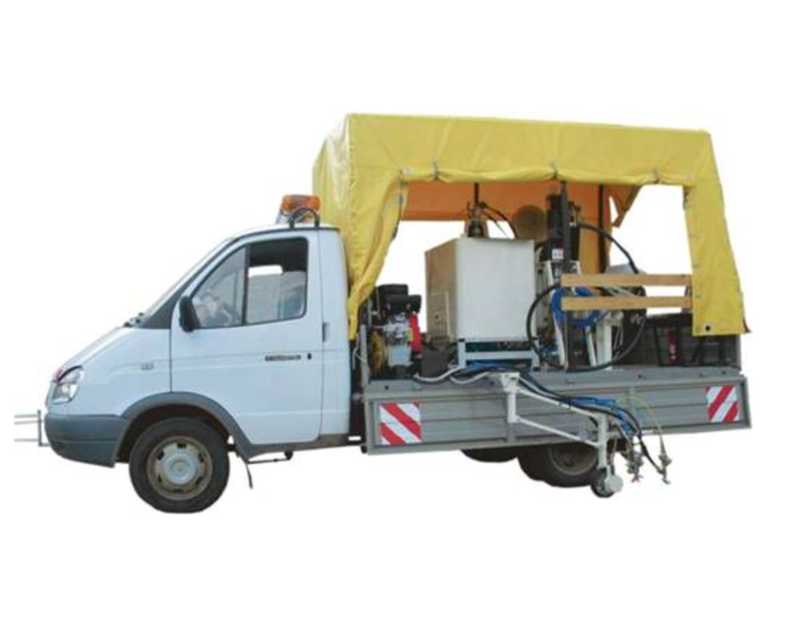

Разметочная машина на базе Газели СДТ-220

SDT

Разметочная машина для разметки дорог СДТ-220, выполненная на базе автомобиля «ГАЗЕЛЬ» предназначена для выполнения работ по нанесению горизонтальной и вертикальной разметки на автомобильных дорогах общего пользования.
Применяемая на разметочной машине система компьютерного управления распыления, работает по технологии безвоздушного нанесения краски на дорожное полотно (Airless), что позволяет производить разметку автомобильных дорог согласно требованиям ГОСТ Р51256.

Разметочная машина для разметки дорог на базе Газель СДТ 220 комплектуется современной системой безвоздушного нанесения краски на основе узлов и агрегатов американского концерна GRACO. Метод безвоздушного нанесения краски позволяет при нанесении разметки краской:
· применять современные однокомпонентные высоковязкие краски без добавления растворителя, увеличить в 1.5-2 раз производительность разметочной машины;
· экономить краску на 20-25 %;
· разметка получается более качественной и долговечной.

Технические характеристики разметочной машины для разметки дорог на базе Газель СДТ 220:

  • базовое шасси — ГАЗ-3302;
  • автоматическая силовая установка мощностью 13,2 кВт;
  • емкость для краски 500 л;
  • емкость для микросфер 130 л;
  • способ нанесения краски — безвоздушный (air-less);
  • рабочая скорость, до 15 км/ч;
  • транспортная скорость 80 км/ч;
  • количество одновременно наносимых линий 2(+1);
  • распыление стеклянных микросфер — пневматическое;
  • комплектуется дополнительным ручным пистолетом-распылителем (для нанесения разметки по трафаретам на пешеходных переходах и вертикальной разметки).
Читать статью  Что делать, если автовладелец при продаже авто хочет оставить госномера себе?

Блок управления разметочной машиной обеспечивает нанесение линий разметки в трех режимах:
· полуавтоматическом режиме — когда линия дорожной разметки наносится после нажатия кнопки, соответствующей типу линии разметки, на панели управления компьютера;
· ручном режиме — когда открытие и закрытие форсунок производится оператором, с панели управления или с дистанционного пульта.
· автоматическом режиме разметки дорог (программируемый оператором) — путем задания типов и групп линий, с последующим автоматическим нанесением линии разметки по заданной оператором программе;

Длина участка разметки дороги, задаваемого программным методом составляет от 0 до 10000 метров.

Значение задержки включения подачи стеклянных шариков (микросфер) при нанесении разметки относительно краски устанавливается в пределах от 0 до 10 метров.

Выбранный режим управления отображаются на жидкокристаллическом дисплее блока управления.

В памяти блока управления разметочной машины сохраняются все линии разметки, позволяя, тем самым, определять точную длину, тип, дату и время наносимых линий, что позволяет предоставлять необходимые отчеты и вести контроль расхода материалов и рабочего времени.

Разметочная машина на базе «Газели» СДТ-220

584df55c ac1f 4121 a280 909849d9f8da

Разметочная машина СДТ-220, выполненная на базе автомобиля «ГАЗЕЛЬ» предназначена для выполнения работ по нанесению горизонтальной разметки на автомобильных дорогах.

Применяемая система управления и распыления, работает по технологии безвоздушного нанесения краски на дорожное покрытие, позволяет производить разметку согласно требованиям ГОСТ Р51256. Разметочная машина комплектуется современной системой безвоздушного нанесения краски на основе узлов и агрегатов фирмы GRACO (США). Метод высокого давления позволяет: ·применять современные однокомпонентные высоковязкие краски без добавления растворителя, увеличить в 1.5-2 раз производительность разметочной машины; ·экономить краску на 20-25 %; ·разметка получается более качественной и долговечной. Технические характеристики: ·базовое шасси — ГАЗ-3302; ·автоматическая силовая установка мощностью 13,2 кВт; ·емкость для краски 500 л; ·емкость для микросфер 130 л; ·способ нанесения краски — безвоздушный (air-less); ·рабочая скорость, до 15 км/ч; ·транспортная скорость 80 км/ч; ·количество одновременно наносимых линий 2(+1); ·распыление стеклянных микросфер — пневматическое; ·комплектуется ручным пистолетом распылителем. Блок управления обеспечивает нанесения разметочных линий в трех режимах:·полуавтоматическом режиме — когда линия разметки наносится после нажатия кнопки, соответствующей типу линии разметки, на панели управления;

Читать статью  Как правильно разбирать машину и секрет чистого сверления. — Suzuki Escudo, 2.0 л, 2004 года на DRIVE2

·ручном режиме — когда открытие и закрытие форсунок производится оператором, с панели управления или с дистанционного пульта.

·автоматическом режиме (программируемый метод) — путем задания типов и групп линий, с последующим автоматическим нанесением линии по программе;

Длина участка разметки, задаваемого программным методом от 0 до10000 метров.

Значение задержки включения подачи стеклянных микросфер относительно краски устанавливается в пределах от 0 до 10метров.

Выбранный режим отображаются на жидкокристаллическом дисплее.

В памяти блока управления сохраняются все линии разметки, позволяя, тем самым, определять точную длину, тип, дату и время наносимых линий.
